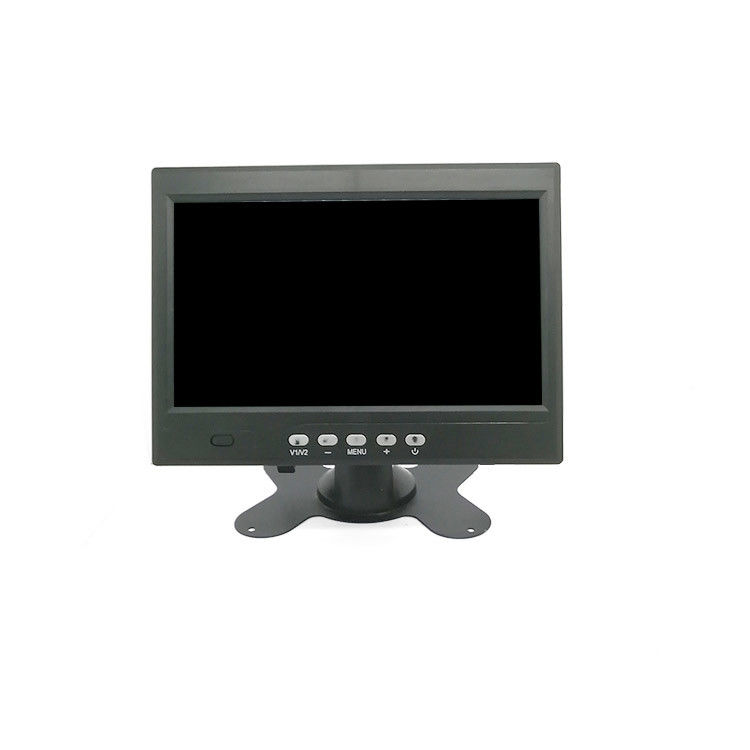

Bus Rückansicht Kamera Anzeige AHD LKW Kopfstütze Android Monitor

High-Definition-Rückwärtsbild Bus-Lkw-Simulation Rückansicht Kamera-Display entlang des Weges

Ausführliche Erläuterung der Tastenbildschirmdruckfunktion
Schaltflächendruckfunktion
Die MODE-Taste betritt den Menüvorgang und bei der Auswahl der Menüeinstellungen ist es die Put Back-Taste
Auswahl der Schaltfunktionen in der Videowiedergabe V1/V2
- Menübetrieb
M OK Schlüssel
+Menu-Betrieb UP-Taste
POWER Kurzdruck zum Ausruhen des Bildschirms Langdruck zum Herunterfahren
IR-Fernbedienungsempfangsfenster

Ausführliche Erläuterungen zu den Funktionen der Drahtschnittstellen
Beschreibung der Benennungsoberfläche Details
CH1-Kanal CH1 mit der AHD-Kamera vorne verbunden
CH2-Kanal CH2 mit der hinteren AHD-Kamera verbunden
CH3-Kanal CH3 mit der linken AHD-Kamera verbunden
CH4-Kanal CH1 mit der rechten AHD-Kamera verbunden
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Kameraleitung grüne Linie (CH2) zur Rückwärtsrichtung hellblaue Linie (CH3) zur linken Drehzeichengraue Linie (CH4) zur rechten Drehzeichenleuchte
Die Speicheroberfläche TF Small Card Port wird für die Video-Speicherung verwendet

Hinweis: Nach der korrekten Verkabelung wird die doppelte blinkende Taste den rechten Bildschirm anzeigen
Anlage: Bild der Steuerungslinie
1. 1. 3 Ausführliche Erläuterung der Fernbedienungsfunktionen
Schlüsselname Schlüsselfunktion
Schaltfläche
Zurück zum Eingabe der Menüeinstellungen und Zurück
AV1 wechselt zum linken Bildschirm
AV2 wechselt auf den rechten Bildschirm
AV3 wechselt zum vorderen Bildschirm
AV4-Schalter auf Rückseiteilbildschirm
Aufwärts-Pfeil-Menü-Betrieb UP-Taste
Abwärtspfeil-Menüoperation: DON-Taste
Linke Pfeilmenüoperation Linke Taste
Rechte Pfeil-Menüoperation LIGHT-Taste
OK Bestätigungsschlüssel

Die auf Autos montierten Kameras bilden die Grundlage für die Implementierung zahlreicher Warn- und Erkennungs-ADAS-Funktionen.Unter den vielen ADAS-Funktionen ist das visuelle Bildverarbeitungssystem relativ grundlegend und die Kamera ist die Eingabe des visuellen Bildverarbeitungssystems Deshalb sind in Autos Kameras für intelligentes Fahren unerlässlich.

Ob eine Kamera gut funktioniert oder nicht, hängt von 70% der optischen Parameter ab, die von der Linse bestimmt werden.Obwohl es nicht so teuer ist wie COMS-Chips, ist die Leistung des Stückpreises sehr wichtig..
