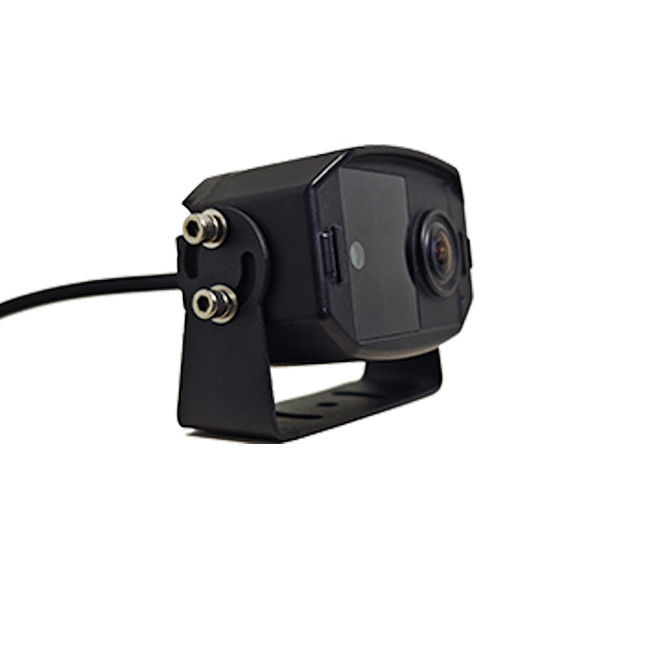

AHD-Auto-Kamera Wasserdichte hochauflösende LED-Fülllicht-Rückwärtsüberwachung

AHD-Fahrkamera Wasserdichte hochauflösende LED-Fülllicht-Rückwärtsüberwachung

Nummer Inspektionspunkt Technische Anforderungen Inspektionsmethode/Messwerkzeug

1. Die Oberfläche der Metallteile weist hinsichtlich Größe und Aussehen keine offensichtlichen Kratzer auf, es gibt jedoch sichtbare lineare Eindrücke in einer Sichtweite von 30 cm.Unter der Beleuchtung von zwei 40 W - 60 W Leuchtstofflampen in einem Abstand von 25 - 30 cm und einem Winkel von 45 ° überprüfen Sie das Produkt optisch auf mögliche äußere Mängel.- Kratzer Fingerberührung und kein Kratzer (Pick) an der Hand sind ausreichend.

2. Die Montageleistung ist stabil und versiegelt, die Schrauben sind nicht los.Die oberen und unteren Abdeckungen sind mit starken Knöpfen versehen, und die Struktur des Produkts wird von Hand zusammengestellt, um das Drehmoment unter direktem Druck zu öffnen und zu schließen, und um die Prüfungen durchzuführen.

3 Elektrische Tests 1, Kamera-Anpassung 2, Kamera-Signal 3, Stromkabel 4, Strom auf Test 1.DC12V-Spannung und -Strom bei normaler Leistung bei visueller und funktioneller Prüfung. Normale Kraft für die Steckdosenkombination 3. Normale Erscheinung des Überwachungsbildschirms 4. DC12V-Stromversorgungstest

4 Spannung Prüfspannung (Vpp): 11 - 14V kann die einstellbare Stromversorgung normal starten

Fünf. Under normal working conditions of the image testing camera   the display should be free of spots   the image should be normal   there should be no blurring   color matching   and the display should be full visual inspection instrument

6. Leistungstest 11-14V Bildfunktion normal Stromstest normal und die Struktur des Produkts wird von Hand für Druck Drehmoment Öffnung und Schließung Rotation und Prüfung zusammengebaut

7. Wasserdichte Prüfung: 30 Stunden lang in 1 Meter tiefes Wasser eintauchen, ohne dass Wasser eindringt oder sich vernebelt.

8. Hochtemperaturprüfung: 65 Grad Celsius. Hochtemperaturofen. 5 Stunden. 80 Grad Celsius. Ofen. 2 Stunden. Kamera funktioniert normal. Hochtemperaturofen.

9. Niedrigtemperaturprüfung - 20 Grad Celsius Gefrierschrank 5 Stunden gefriert Gefrierschrank industrieller Qualität

10. Aussehungsprüfung: Die Abstände zwischen den Anlegeteilen sind gleichmäßig und keine Lackschälen auftreten. Die Oberfläche ist sauber und visuell überprüft.

11. Neutrale Verpackungen visuell nach dem Fabrik-Standardmodell und Kundenanforderungen zu überprüfen

12 Weitere Anforderungen, angepasst an Kundenanforderungen

13 Test im Vibrationsmodus 1. Gang stark 2. Gang mittel 3er Gang Niedrigschwingungstest Vibrationsinstrument

Versuchsstromversorgung für 14 Kopiermaschinen 12V Strom im 24-Stunden-Alterungsmodus

15. Simulieren Sie die Fahrzeug-Stromversorgung 12V - 36V Test-Stromversorgung 12V - 36V Strom im Modus. Verbinden Sie den Testerekorder zum Testen. Einstellbare Stromversorgung + Fahrzeugrekorder + Display

16 Nachtsicht-Effekt-Tests Ergebnisse 15 Meter klar Spezialdisplay-Gerät in einem 20 Meter dunklen Raum getestet
Umfassende Schlussfolgerung: Qualifiziert OK Unqualifiziert

Die Fahrzeugkamera ist das Kerngerät von ADAS (Advanced Driver Assistance System).Derzeit hat das globale intelligente Fahren ein Übergangsfenster von L2 auf L3/L4 eingeleitet und die Anzahl der installierten Kameras wird von 3 - 8 auf 8 - 12 steigen. According to CINNO Research   the number of cameras installed in passenger cars in the Chinese market will exceed 100 million in 2025   and the compound annual growth rate from 2021 to 2025 will reach CAGR 21% .
Derzeit werden in Autokameras hauptsächlich in Front-View-Surround-View-Rückansicht-Seitenansicht und eingebaute Kameras unterteilt.
